Breadboard

Mit Hilfe des Breadboards lassen sich elektronische Schaltungen einfach "aufstecken".

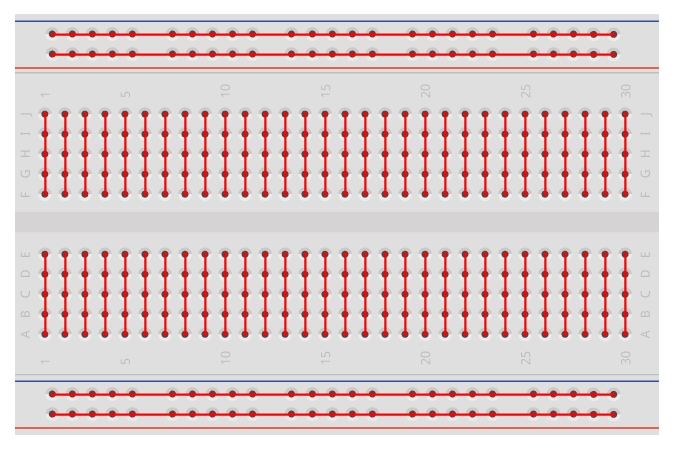

Die Leiterbahnen sind links abgebildet.



Den Aufbau der Schaltungen musst du möglichst übersichtlich gestalten da sonst die Fehlersuche sehr schwer wird.



Versuche auch immer nach dem selben Schema vorzugehen.

Im folgenden Bereich findest du verschiedene Transistorschaltungen zur Übung und Umgang mit dem Breadboard.

Du hast als Spannungsquelle eine 9V Blockbatterie.

Für die Bearbeitung der Aufgabe benötgst du das Programm fritzing.

Wenn du dich anmeldest (Benutzer anlegen) kannst du das Programm kostenlos herunterladen.

gehe dazu auf folgenden Link und folge den Anweisungen:

https://fritzing.org/download/

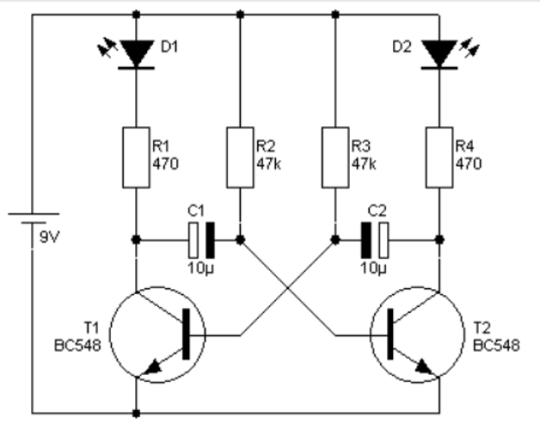

Wechselblinker

(oder astabiler Multivibrator)
