Kabinettprojektion
oder

Kavaliersperspektive

Eine sehr einfache und anschauliche Zeichnungsart.



Die Kabinettprojektion folgt einfachen Regeln:

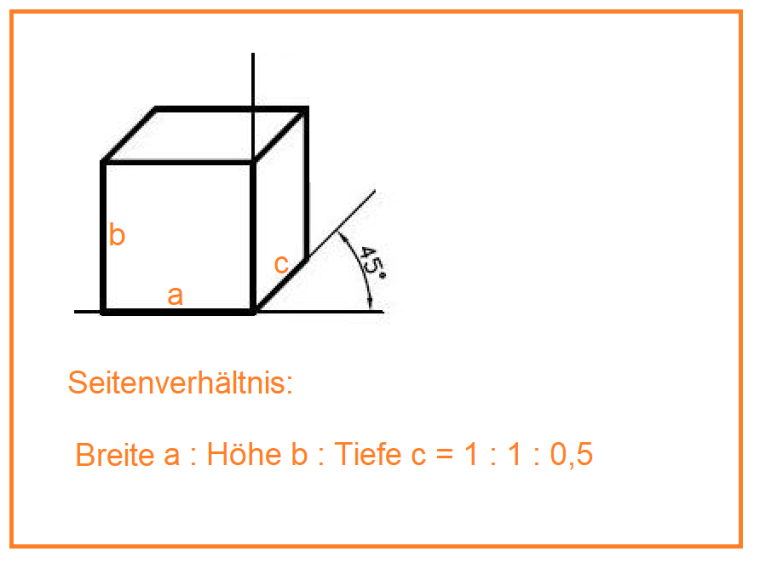

Gehen wir z.B. von einem Würfel mit einer Kantenlänge
von 80mm als Körper aus.

  • Du zeichnest zuerst die Vorderansicht (Alle Maße im Originalmaßstab)
  • Dann sind die "Tiefenlinien" dran.
    Diese werden im Winkel von 45° nach hinten, rechts gezeichnet
    ABER nur halb so lang wie das Originalmaß. Also im Maßstab 2:1

Schau dir das Erklärvideo zur Kabinettprojektion an.

Oder hier die Lange Version des Erklärvideos...
