Elektrische Widerstände
Der elektrische Widerstand begrenzt den Strom.
Die LED besitzt ebenso wie eine Lampe, Leitungen oder die Spannungsquelle einen elektrischen Widerstand.
Manche dieser Widerstände können vernachlässigt werden.
Info:
Bei gleicher Spannung bewirkt ein hoher Widerstandeine eine kleine Stromstärke.
Bei gleicher Spannung bewirkt ein kleiner Widerstand eine hohe Stromstärke.
Der elektrische Widerstand wird mit dem Formelzeichen R bezeichnet.
Die Einheit des elektrischen Widerstandes ist Ohm. (Benannt nach dem Physiker Georg Simon Ohm.)
Das Einheitenzeichen ist der grichische Buchstabe Ω (Omega).
Widerstände gibt es in verschiedensten Bauformen.
Festwiderstände kennzeichnet man mit einem Farbcode.
Meistens sind es vier Farbringe.
Die beiden ersten Ringe geben den Widerstandswert an. der dritte Ring ist der Multiplikationsfaktor.
Der vierte Ring gibt die Toleranz an.

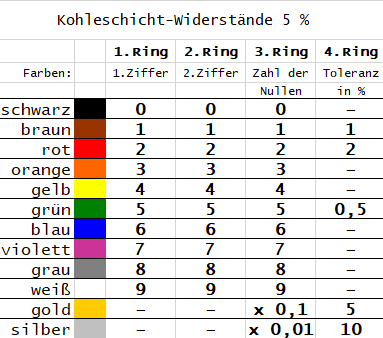

Hier siehst du die Farbringcode-Tabelle für Kohleschichtwiderstände:
Beispiel:
1. Ring braun = Ziffer 1
2. Ring schwarz = Ziffer 0
3. Ring orange = Ziffer 3 (= drei Nullen)
4. Ring gold = TOleranz 5%
Also: 10.000Ω +/-5% oder 10kΩ +/-5%
Schaltzeichen Festwiderstand:

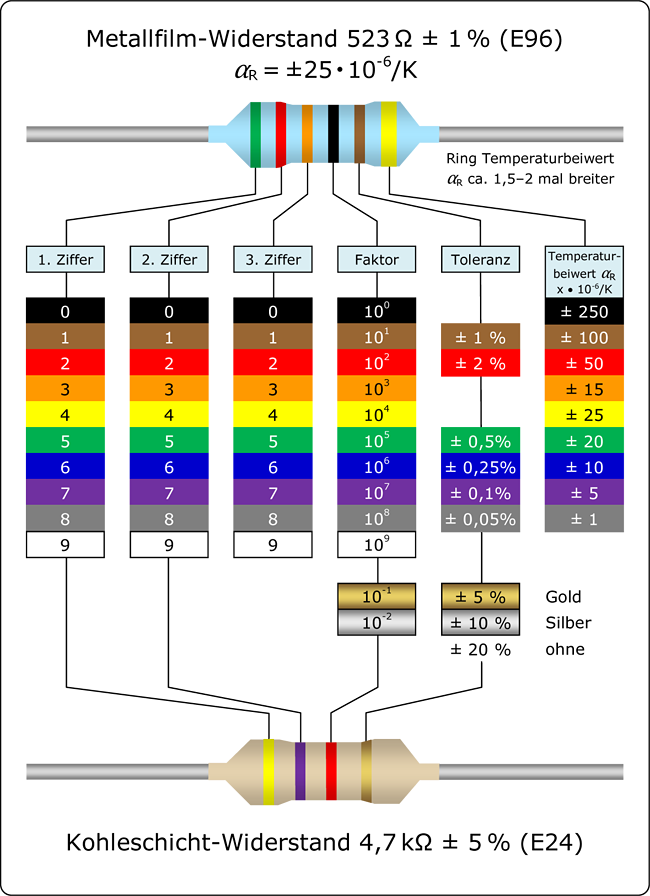

Metallfilm-Widerstände haben mehr als vier Ringe.
Daher benötigst du ab und zu auch diese Farbcodetabelle zur Bestimmung der Widerstandsgröße:

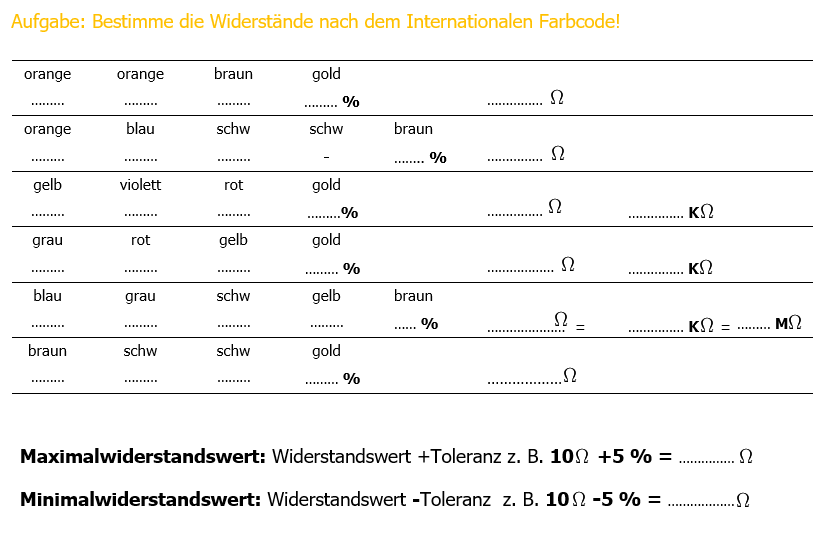

Du hast es immer noch nicht drauf und willst trotzdem wissen, wie groß der Widerstand ist? Dann schau dir das an...
